จะเข้าใจรหัสรุ่นปั๊มได้อย่างไร คำแนะนำสำหรับซีรี่ส์ DG, D, CQ และปั๊มหอยโข่งอื่นๆ

เมื่อเลือกปั๊มอุตสาหกรรม วิศวกรและทีมจัดซื้อมักจะพบรหัสรุ่น เช่น DG, D, CQ, CD และตัวอักษรอื่นๆ

สำหรับผู้ซื้อจำนวนมาก ตัวอักษรเหล่านี้อาจดูเหมือนชื่อผลิตภัณฑ์ธรรมดาๆ อย่างไรก็ตาม รหัสรุ่นปั๊มมักจะมีข้อมูลที่เป็นประโยชน์เกี่ยวกับชุดผลิตภัณฑ์ การออกแบบโครงสร้าง หรือประเภทการใช้งาน

อย่างไรก็ตาม ควรสังเกตประเด็นสำคัญประการหนึ่ง: ไม่มีมาตรฐานการตั้งชื่อสากลสำหรับตัวอักษรรุ่นปั๊ม ผู้ผลิตแต่ละรายอาจกำหนดชุดผลิตภัณฑ์ของตนแตกต่างกัน ดังนั้นความหมายที่แท้จริงของรหัสปั๊มจึงควรได้รับการยืนยันผ่านเอกสารทางเทคนิคของผู้ผลิตเสมอ

บทความนี้ใช้ปั๊มหอยโข่งหลายใบพัดแนวนอนซีรีส์ DG เป็นตัวอย่างเพื่ออธิบายว่าโดยทั่วไปแล้วรหัสรุ่นของปั๊มนั้นเข้าใจได้อย่างไร และจะแยกแยะความแตกต่างของซีรีย์ปั๊มที่แตกต่างกันได้อย่างไร

ตัวอักษรในรุ่นปั๊มหมายถึงอะไร?

รุ่นปั๊มอุตสาหกรรมมักประกอบด้วยตัวอักษร ตัวเลข และสัญลักษณ์ ตัวอักษรมักจะระบุถึงรุ่นปั๊มหรือหมวดหมู่โครงสร้าง ในขณะที่ตัวเลขมักจะให้ข้อมูลที่เกี่ยวข้องกับพารามิเตอร์การออกแบบ

ตัวอย่างเช่น:

ปั๊มหอยโข่งหลายใบพัดแนวนอนซีรีส์ DG

ในรุ่นนี้:

• DG แสดงถึงซีรีย์ปั๊ม
• ตัวเลขต่อไปนี้ ขึ้นอยู่กับกฎการตั้งชื่อของผู้ผลิต อาจแสดงถึงพารามิเตอร์การออกแบบ เช่น การไหล หัว หรือจำนวนขั้นตอน

อย่างไรก็ตาม ความหมายที่แท้จริงจะแตกต่างกันไปตามผู้ผลิตแต่ละราย ผู้ซื้อไม่ควรตัดสินปั๊มด้วยตัวอักษรในชื่อรุ่นเท่านั้น ข้อมูลจำเพาะของผลิตภัณฑ์ที่สมบูรณ์และเอกสารทางเทคนิคยังคงเป็นพื้นฐานในการเลือกปั๊ม

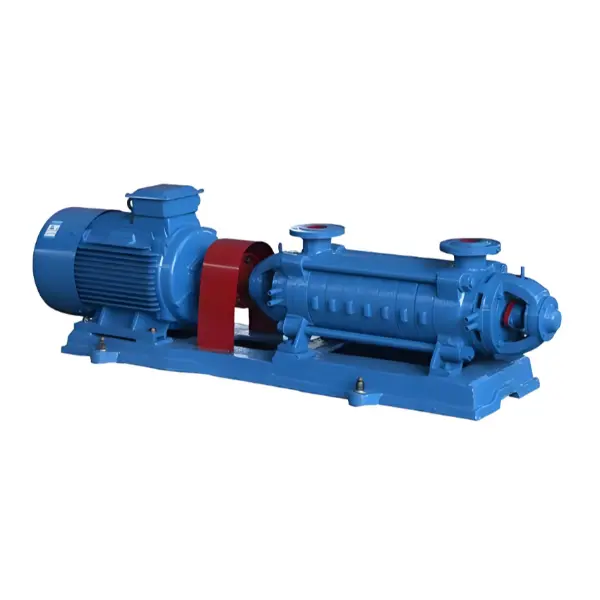

“DG” หมายถึงอะไรในปั๊มซีรีส์ DG

ปั๊มหอยโข่งหลายใบพัดแนวนอน ซีรีส์ DG เป็นปั๊มหอยโข่งอุตสาหกรรมประเภทหนึ่งที่มีโครงสร้างหลายใบพัดแนวนอนแบบดูดเดียว

โดยทั่วไปแล้ว ปั๊มซีรีส์ DG มีลักษณะทางโครงสร้างดังต่อไปนี้:

• การออกแบบการติดตั้งแนวนอน
• โครงสร้างแบบดูดเดี่ยว
• การจัดเรียงใบพัดแบบหลายขั้นตอน
• การออกแบบตัวปั๊มแบบแยกส่วน
• ส่วนประกอบของโรเตอร์ รวมถึงใบพัดและจานสมดุล

ปั๊มซีรีส์ DG ได้รับการออกแบบมาเพื่อถ่ายเทของเหลวที่ไม่มีอนุภาคของแข็งและไม่มีคุณสมบัติกัดกร่อน

ตามข้อกำหนดของผลิตภัณฑ์ ช่วงอุณหภูมิของของเหลวที่ใช้บังคับคือ:

-20°ซ ถึง 105°ซ

แรงดันขาเข้าควรเป็น:

น้อยกว่า 0.6 เมกะปาสคาล

จะเข้าใจตัวเลขในรุ่นปั๊มได้อย่างไร

นอกจากตัวอักษรแล้ว ตัวเลขในรุ่นปั๊มยังให้ข้อมูลที่สำคัญอีกด้วย

ตัวอย่างเช่น ปั๊มหอยโข่งหลายใบพัดบางรุ่นอาจใช้รูปแบบต่างๆ เช่น:

DG46-50×6

ในรูปแบบการตั้งชื่อประเภทนี้:

• DG — ซีรีย์ปั๊ม
• 46 — มักเกี่ยวข้องกับตัวบ่งชี้การไหล
• 50 — มักเกี่ยวข้องกับการบ่งชี้ระดับศีรษะแบบขั้นตอนเดียว
• 6 — จำนวนขั้นตอนการปั๊ม

อย่างไรก็ตาม ผู้ผลิตแต่ละรายอาจใช้วิธีการตั้งชื่อที่แตกต่างกัน

เมื่อเลือกปั๊มควรตรวจสอบหมายเลขรุ่นพร้อมกับ:

• ข้อกำหนดการไหล
• ข้อกำหนดของหัวหน้า
• ลักษณะของเหลว
• อุณหภูมิในการทำงาน
• เงื่อนไขการติดตั้ง

เหตุใดจึงมีซีรีย์ปั๊มที่แตกต่างกัน?

การใช้งานทางอุตสาหกรรมมีข้อกำหนดการปฏิบัติงานที่แตกต่างกัน ผู้ผลิตมักจะพัฒนาซีรีย์ปั๊มที่แตกต่างกันตามโครงสร้างของปั๊ม การออกแบบไฮดรอลิก วิธีการปิดผนึก และเงื่อนไขการใช้งาน

โครงสร้างปั๊ม

ซีรีย์ต่าง ๆ อาจมีโครงสร้างที่แตกต่างกัน เช่น:

• การออกแบบแนวนอนหรือแนวตั้ง
• โครงสร้างขั้นตอนเดียวหรือหลายขั้นตอน
• การจัดวางการดูดที่แตกต่างกัน

การออกแบบแต่ละอย่างได้รับการพัฒนาเพื่อตอบสนองความต้องการใช้งานเฉพาะ

การออกแบบไฮดรอลิก

การออกแบบไฮดรอลิกภายในของปั๊มส่งผลต่อวิธีการถ่ายเทพลังงานของของเหลว

ปั๊มหอยโข่งแบบหลายใบพัดใช้ใบพัดหลายตัวเรียงกันบนโรเตอร์ ในขณะที่ปั๊มแบบใบพัดเดียวใช้ใบพัดเพียงตัวเดียว ความแตกต่างของโครงสร้างส่งผลต่อวิธีการเลือกปั๊มสำหรับระบบเฉพาะ

การออกแบบซีลเพลา

ซีรีย์ปั๊มอาจแตกต่างกันในการเตรียมการซีล

• ซีลเครื่องกล
• ประทับตราบรรจุ

โครงสร้างการปิดผนึกที่เหมาะสมขึ้นอยู่กับการออกแบบปั๊มและข้อกำหนดในการใช้งาน

ความแตกต่างระหว่างปั๊ม DG และ D Series คืออะไร?

ในการจำแนกประเภทของปั๊มแบบดั้งเดิม ปั๊มซีรีส์ D และ DG มีความเกี่ยวข้องกับโครงสร้างปั๊มหอยโข่งหลายใบพัดแนวนอน

อย่างไรก็ตาม ความแตกต่างที่แน่นอนระหว่าง D และ DG ขึ้นอยู่กับการจำแนกประเภทผลิตภัณฑ์ของผู้ผลิต

ไม่ถูกต้องที่จะสรุปง่ายๆ ว่า DG ดีกว่า D เสมอ หรือ D และ DG เป็นปั๊มประเภทที่แตกต่างกันโดยสิ้นเชิง

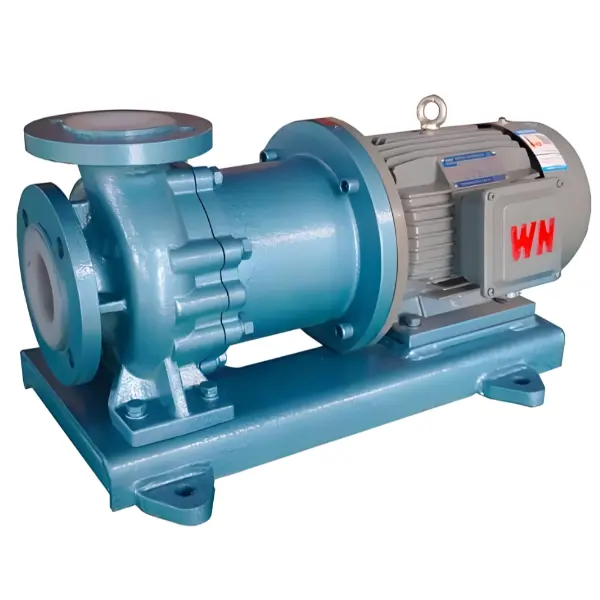

CQ หมายถึงอะไรในโมเดลปั๊ม?

ต่างจากปั๊มซีรีส์ DG ตรงที่ CQ ไม่ใช่คำย่อสากลที่ใช้โดยผู้ผลิตปั๊มทุกราย

บริษัทต่างๆ อาจใช้ CQ เป็นรหัสชุดผลิตภัณฑ์สำหรับการออกแบบปั๊มที่แตกต่างกัน

เมื่อตรวจสอบปั๊มซีรีส์ CQ ผู้ซื้อควรยืนยันผ่าน:

• แค็ตตาล็อกของผู้ผลิต
• ข้อมูลจำเพาะของผลิตภัณฑ์
• ภาพวาดทางเทคนิค
• รายละเอียดสินค้า

การตีความที่ถูกต้องขึ้นอยู่กับระบบการจำแนกประเภทของผู้ผลิตเอง

จะระบุซีรี่ส์ปั๊มที่เหมาะสมได้อย่างรวดเร็วได้อย่างไร

ยืนยันสื่อการสูบน้ำ

ตรวจสอบครั้งแรก:

• ของเหลวอะไรจะถูกถ่ายโอน?
• มันมีอนุภาคของแข็งหรือไม่?
• มีฤทธิ์กัดกร่อนหรือไม่?

ตัวอย่างเช่น ปั๊มซีรีส์ DG ได้รับการออกแบบมาสำหรับของเหลวที่ไม่มีอนุภาคของแข็งหรือคุณสมบัติการกัดกร่อน

ตรวจสอบสภาพการทำงาน

เงื่อนไขที่สำคัญ ได้แก่ :

• อุณหภูมิของเหลว
• แรงดันขาเข้า
• ความต้องการของระบบ

ทำความเข้าใจกับโครงสร้างของปั๊ม

ก่อนที่จะเลือกปั๊ม ให้ยืนยัน:

• การออกแบบขั้นตอนเดียวหรือหลายขั้นตอน
• โครงสร้างแนวนอนหรือแนวตั้ง
• ประเภทการดูด

ตรวจสอบข้อมูลทางเทคนิคที่สมบูรณ์

ชื่อรุ่นปั๊มเป็นเพียงขั้นตอนแรกเท่านั้น การคัดเลือกโดยผู้เชี่ยวชาญควรคำนึงถึงข้อมูลจำเพาะของผลิตภัณฑ์ ภาพวาดทางเทคนิค ข้อกำหนดการปฏิบัติงาน และคำแนะนำของผู้ผลิต

เหตุใดผู้ซื้อจึงควรเข้าใจรหัสรุ่นปั๊ม

การสื่อสารกับซัพพลายเออร์ที่ดีขึ้น

การรู้ความหมายพื้นฐานของซีรีย์ปั๊มช่วยให้ผู้ซื้ออธิบายความต้องการได้ชัดเจนยิ่งขึ้น

หลีกเลี่ยงการเลือกที่ไม่ถูกต้อง

การทำความเข้าใจการจัดประเภทปั๊มช่วยลดความเสี่ยงในการเลือกปั๊มตามรูปลักษณ์หรือราคาเท่านั้น

การเปรียบเทียบผลิตภัณฑ์ได้ง่ายขึ้น

ผู้ซื้อสามารถเปรียบเทียบตระกูลปั๊มที่แตกต่างกันได้อย่างมีประสิทธิภาพมากขึ้นโดยการทำความเข้าใจความแตกต่างทางโครงสร้าง

รหัสรุ่นปั๊ม เช่น DG, D และ CQ ใช้เพื่อระบุรุ่นปั๊มหรือประเภทการออกแบบที่แตกต่างกัน

ปั๊มหอยโข่งหลายใบพัดแนวนอนซีรีส์ DG แสดงถึงการออกแบบปั๊มที่มีโครงสร้างแบบหลายใบพัดแนวนอนแบบดูดเดียวสำหรับการถ่ายโอนของเหลวสะอาดที่เหมาะสมภายใต้สภาวะการทำงานที่ระบุ

อย่างไรก็ตาม ตัวอักษรปั๊มเพียงอย่างเดียวไม่สามารถระบุได้ว่าผลิตภัณฑ์นั้นเหมาะสมกับการใช้งานเฉพาะหรือไม่

วิธีการเลือกที่ถูกต้องคือการประเมินสภาพการทำงานที่สมบูรณ์ รวมถึงตัวกลางที่สูบ อุณหภูมิ ความต้องการแรงดัน เงื่อนไขการติดตั้ง และข้อกำหนดทางเทคนิคที่ผู้ผลิตให้มา
