อุปกรณ์สายการผลิตตะกั่วสีเหลืองใหม่

ในอุตสาหกรรมการประมวลผลตะกั่วที่แข่งขันได้อุปกรณ์สายการผลิตตะกั่วสีเหลืองใหม่โดดเด่นเป็นโซลูชันที่ทันสมัยออกแบบมาเพื่อเพิ่มประสิทธิภาพลดต้นทุนและเพิ่มคุณภาพของผลิตภัณฑ์ อุปกรณ์นี้ได้รับการปรับแต่งโดยเฉพาะสำหรับการผลิตผลิตภัณฑ์ที่ใช้ตะกั่วเพื่อให้มั่นใจว่ากระบวนการที่ราบรื่นและให้ผลตอบแทนสูง ด้านล่างนี้เราให้ภาพรวมโดยละเอียดของพารามิเตอร์ผลิตภัณฑ์คุณสมบัติและผลประโยชน์พร้อมกับข้อกำหนดทางเทคนิคเพื่อช่วยให้คุณตัดสินใจอย่างชาญฉลาด

คุณลักษณะและประสิทธิภาพของสายการผลิตตะกั่วสีเหลือง: บรรทัดนี้จะแปลงแท่งตะกั่วให้กลายเป็นสารตะกั่วไดออกไซด์ซึ่งจะถูกออกซิไดซ์อีกครั้งในเตาเผาผงสีเหลืองเพื่อผลิตผงตะกั่วสีเหลืองที่ผ่านการรับรอง สายการผลิตนี้ได้รับการพัฒนาโดยการบูรณาการแนวคิดและเทคโนโลยีขั้นสูงจากเพื่อนร่วมงานระหว่างประเทศและสอดคล้องกับความต้องการของสังคมสมัยใหม่ มันสามารถตอบสนองความต้องการการผลิตผงตะกั่วสีเหลืองทั้งในต่างประเทศและต่างประเทศในขณะที่ยังคงปราศจากฝุ่น ข้อมูลจำเพาะสอดคล้องกับ HG/T3002-1997

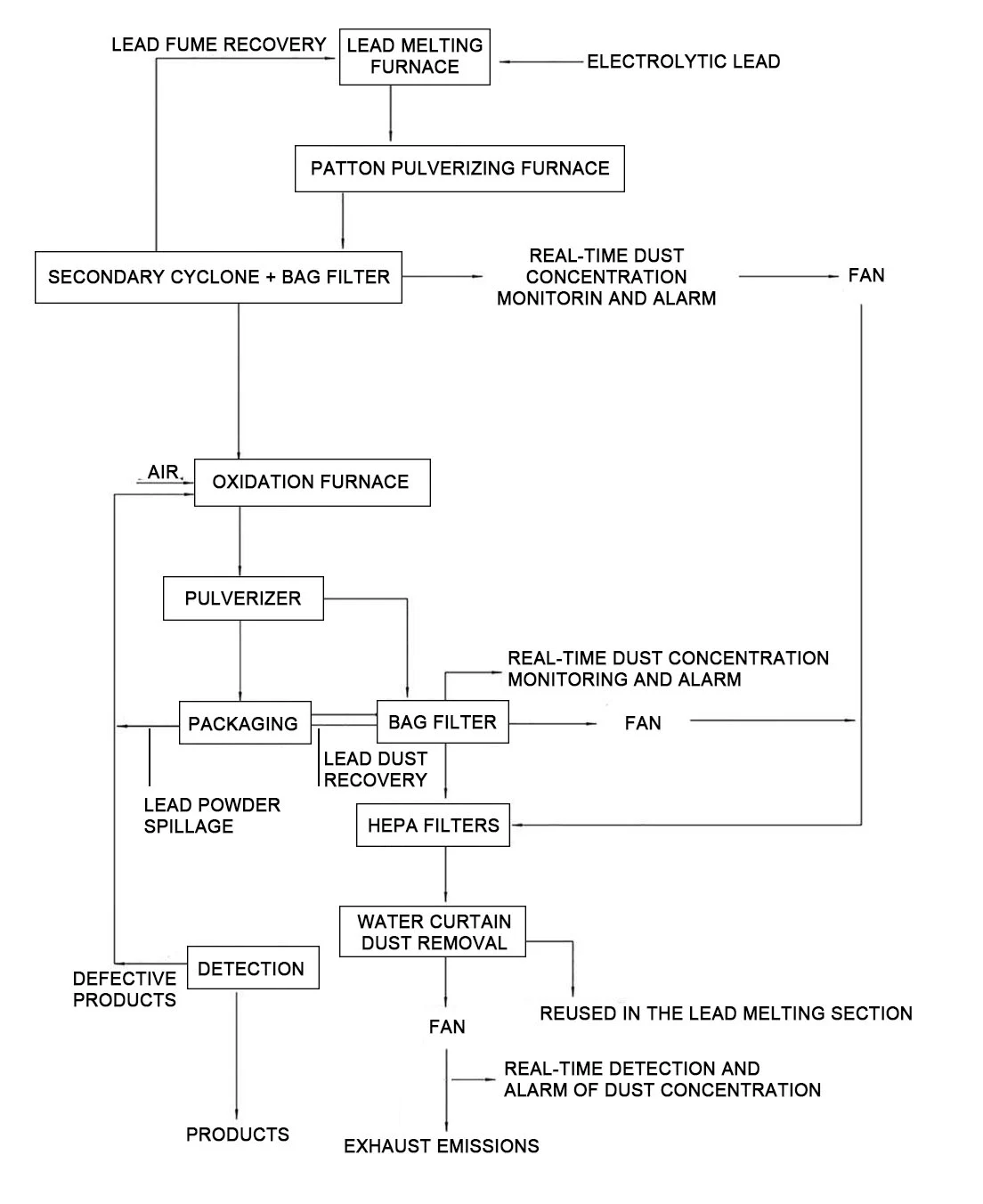

กระบวนการอธิบายดังนี้:

(1) เตาหลอมหลอมอิเล็กโทรไลติก

อย่างแรกคือสารตะกั่วอิเล็กโทรไลต์จะถูกถ่ายโอนไปยังเตาหลอมตะกั่วด้วยตนเอง เตาถูกทำให้ร้อนประมาณ 500 ° C (ใช้ความร้อนด้วยไฟฟ้าในระหว่างกระบวนการหลอมตะกั่ว) ตะกั่วอิเล็กโทรไลติกจะถูกละลายเป็นของเหลวและป้อนเข้าไปในเครื่องบาร์ตันเพื่อการผลิตผง กระบวนการหลอมตะกั่วนั้นถูกปิดล้อมอย่างสมบูรณ์และควันตะกั่วจำนวนเล็กน้อยและตะกรันตะกั่วถูกสร้างขึ้นในระหว่างกระบวนการ

ในเตาหลอมตะกั่วของสายการผลิตตะกั่วสีเหลืองของโครงการควันตะกั่วจะได้รับการรักษาด้วยตัวกรองถุงก่อนที่จะถูกป้อนเข้าสู่ระบบกำจัดฝุ่นม่านน้ำ ก๊าซไอเสียจะถูกปล่อยออกมาผ่านสแต็คไอเสียสูง 20 เมตร ควันตะกั่วและฝุ่นที่ถูกจับหลังจากตัวกรองถุงจะถูกป้อนไปยังเตาหลอมตะกั่วเพื่อนำมาใช้ซ้ำ

ระบบกำจัดฝุ่นม่านน้ำจะถูกระบายออกเป็นประจำและส่งไปยังสถานีบำบัดน้ำเสียสำหรับการผลิตเพื่อการบำบัด

(2) Barton Machine ผลิตผงและตัวสะสมฝุ่นรวบรวมผง

ตะกั่วผงเป็นวัสดุที่ใช้งานได้ในการผลิตแผ่นแบตเตอรี่ตะกั่วกรด มันเป็นสารเม็ดแป้งของตะกั่วโลหะที่ปกคลุมด้วยชั้นของ PBO มันเกิดจากตะกั่วบริสุทธิ์ผ่านกระบวนการออกซิเดชั่นความร้อนที่เฉพาะเจาะจง ของเหลวไหลออกมาจากเตาหลอมตะกั่วและกราฟเมอร์และตะกั่วที่หลอมเหลวเข้าสู่เตาเผาบาร์ตัน

กระบวนการผลิตโดยทั่วไปเกี่ยวข้องกับตะกั่วบริสุทธิ์ที่บริสุทธิ์เป็นครั้งแรกจากนั้นปล่อยให้การหลอมเหลวนำไปสู่การล้นเข้าไปในเตาเผาบาร์ตันภายใต้ความแตกต่างของแรงดันธรรมชาติ

ตะกั่วออกไซด์ส่วนใหญ่เป็น tetragonal โดยมีเส้นผ่านศูนย์กลางอนุภาคเฉลี่ยประมาณ2μmและพื้นที่ผิวประมาณ 2.4-2.8 m2/g ผงตะกั่วหลังจากออกซิเดชั่นเริ่มต้นจะถูกส่งไปยังเตาหลอมออกซิเดชันผ่านสายพานลำเลียง Jiaolong ผ่านตัวคั่นไซโคลนรองและท่อตัวกรองถุง สายการผลิตนี้มีพัดลมร่างที่เหนี่ยวนำที่ชุดพายุไซโคลนและกระเป๋า ทั้งเครื่องผงตะกั่วและตัวเก็บฝุ่นทำงานที่ความดันลบ ตะกั่วที่เก็บไว้จากตัวคั่นไซโคลนและตัวกรองถุงจะถูกส่งไปยังเตาหลอมออกซิเดชั่นพร้อมกับผงตะกั่วออกซิเดชั่นเริ่มต้น (3) ออกซิเดชั่นในเตาออกซิเดชั่น

เตาออกซิเดชั่นจะถูกเก็บรักษาไว้ที่อุณหภูมิ 680-700 ° C (ความร้อนจากถ่านหินในระหว่างกระบวนการออกซิเดชั่น) ผงตะกั่วออกไซด์ (ซึ่งยังมีตะกั่วบางส่วน) ที่เกิดขึ้นในกระบวนการบดจะถูกคั่วและออกซิไดซ์ต่อไป กระบวนการออกซิเดชั่นถูกกวนอย่างต่อเนื่อง (การผลิตอย่างต่อเนื่อง) ตะกั่วที่ล้อมรอบด้วยตะกั่วออกไซด์สร้างสภาพแวดล้อมออกซิไดซ์ทำให้เกิดออกซิเดชัน ในที่สุดปฏิกิริยาก็ให้ตะกั่วสีเหลืองบริสุทธิ์อย่างมาก ผลิตภัณฑ์ออกไซด์จะถูกทำให้เย็นลงทางอ้อมโดยระบบระบายความร้อนด้วยน้ำเย็นลงอย่างรวดเร็วต่ำกว่า 100 ° C จากนั้นจะเข้าสู่ภาชนะผสมที่ปิดผนึกและถูกส่งไปยังเครื่องบด กระบวนการออกซิเดชันในเตาออกซิเดชั่นเป็นกระบวนการที่ปิดล้อมอย่างสมบูรณ์พร้อมทางเข้าอากาศที่ปลายป้อนส่งผลให้ไม่มีควันตะกั่วหรือฝุ่นละออง ⑷การบดผลิตภัณฑ์และบรรจุภัณฑ์

ตะกั่วออกไซด์ที่เกิดจากการเผาในเตาออกซิเดชั่นเป็นส่วนผสมของก้อนและผง ตามมาตรฐานคุณภาพสำหรับตะกั่วสีเหลืองผู้ผลิตมีข้อกำหนดเฉพาะสำหรับขนาดอนุภาคตะกั่วสีเหลือง ตัวอย่างเช่นสารตกค้างบนตะแกรง (โดยใช้ตะแกรง 180 ตาข่าย) จะต้องเป็น≤1.5% ดังนั้นผลิตภัณฑ์ดิบจากเตาออกซิเดชั่นจะต้องถูกบดก่อนบรรจุภัณฑ์และการจัดส่ง อุปกรณ์บดถูกปิดผนึกและบำรุงรักษาอย่างสมบูรณ์ที่อุณหภูมิห้อง

บรรจุภัณฑ์ผลิตภัณฑ์ดำเนินการด้วยตนเอง ผงอาจลดลงในระหว่างกระบวนการบรรจุภัณฑ์ทำให้เกิดฝุ่นตะกั่วเล็กน้อย สิ่งนี้ถูกรวบรวมพร้อมกับฝุ่นตะกั่วจากกระบวนการบดผ่านอุปกรณ์เก็บก๊าซไอเสียและป้อนเข้าสู่ตัวกรองถุง หลังการรักษาจะเข้าสู่ระบบกำจัดฝุ่นม่านน้ำด้วยก๊าซไอเสียที่ปล่อยออกมาผ่านสแต็คไอเสียสูง 20 เมตร ตะกั่วฝุ่นที่ติดอยู่โดยตัวกรองถุงจะถูกส่งกลับไปยังกระบวนการบรรจุภัณฑ์สำหรับการบรรจุใหม่ กระบวนการสลับถุงบรรจุภัณฑ์ส่งผลให้เกิดการรั่วไหลของผงตะกั่ว สิ่งนี้จะถูกรวบรวมเป็นประจำและกลับสู่กระบวนการออกซิเดชั่นเพื่อออกซิเดชั่นอีกครั้งในที่สุดการปรับปรุงคุณภาพของผลิตภัณฑ์และหลีกเลี่ยงการกำจัดของเสียอันตราย

น้ำไม่ค่อยใช้สำหรับการทำความสะอาดพื้นภายในโรงงาน ใช้เครื่องดูดฝุ่นแทน เนื่องจากการถ่ายโอนระหว่างส่วนงานต่าง ๆ ของโครงการส่วนใหญ่ใช้การลำเลียงเชิงกลและการดำเนินการที่ปิดผนึกการรั่วไหลด้วยตนเองจึงน้อยที่สุดส่งผลให้นำไปสู่พื้นพืชน้อยที่สุด ผงตะกั่วจำนวนเล็กน้อยที่เก็บรวบรวมหลังจากทำความสะอาดจะถูกนำมาใช้ซ้ำในกระบวนการออกซิเดชั่น

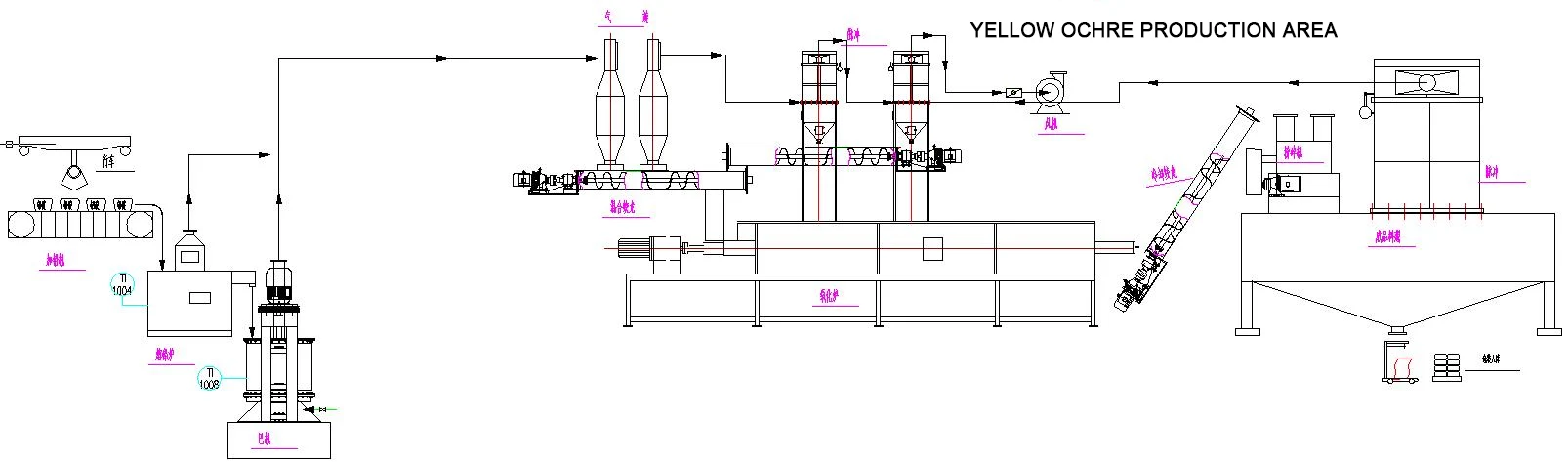

กระบวนการผลิตตะกั่วสีเหลือง

1. ส่วนสีบาร์ตัน

หมายเลขลำดับ	ชื่ออุปกรณ์	ปริมาณ	พลัง	วัสดุ	พารามิเตอร์
1	สายพานลำเลียงอัตโนมัติ	1	1.5	Q235	แบริ่งฮาร์บิน Deneng Motors (ประสิทธิภาพการใช้พลังงานระดับแรก) และลดการใช้น้ำมัน
2	เตาหลอมตะกั่ว	1	15	310Sstainless Steel	ความร้อนภายในและความร้อนภายนอกมีให้เลือกทั้งสอง อุปกรณ์ถูกออกแบบมาสำหรับช่วงอุณหภูมิ 0-550 องศา วัสดุคือ 321 ไม่มีสแตนเลส (ทนต่ออุณหภูมิ 780 องศา) พร้อมเซ็นเซอร์อุณหภูมิ
3	เตาเผา	1	/		Riello Burner
4	เตาออกซิเดชั่น 1500 (แผ่นปกΔ16หน้าแปลนΔ25)	1	45	สแตนเลส 310S ถังΔ14ด้านล่างΔ40	สแตนเลส 310S (ทนต่ออุณหภูมิ 1180 องศา) บาร์เรลΔ14ด้านล่างΔ40 Deneng Motor (ประสิทธิภาพการใช้พลังงานเกรดหนึ่ง) แบริ่ง Harbin อุปกรณ์ได้รับการออกแบบให้ทำงานที่อุณหภูมิ 0-600 องศาพร้อมอุปกรณ์เซ็นเซอร์อุณหภูมิ
5	พื้นฐานของเตาหลอมออกซิเดชั่น	1	/	ฝาครอบฐานราก	ฉนวนกันความร้อนโดยไม่มีการรั่วไหล

หมายเลขลำดับ	ชื่ออุปกรณ์	ปริมาณ	พลัง	วัสดุ	พารามิเตอร์
6	MC-ⅱ-108 Collector	1	2.2	Q235D3	พื้นที่กรอง 65 ตาราง ความเข้มข้นของฝุ่น <15g/m3 ประสิทธิภาพ 99.5%
7	พัดลม 15kW	1	15	9-19-5.6 15kW	ความดันอากาศ 7400, ไหล 3200, Deneng Motor (ประสิทธิภาพการใช้พลังงานระดับแรก)
8	วาล์วปล่อยรูปดาว	4	1. 1*4	การแยกทางกลและไฟฟ้า	การแยกทางกลและไฟฟ้า, 4 ลิตร/rev
9	ตัวคั่นไซโคลน 400 ตัว	2	/	Q235D3	พื้นที่กรอง 90 ตารางประสิทธิภาพ 92%

2. ส่วนการทำผงตะกั่วสีเหลือง

หมายเลขซีเรียล	ชื่ออุปกรณ์	ปริมาณ	พลัง	คำพูด	คำพูด
1	เตาโอเชอร์สีเหลือง (ข้าวยาว 7.5 เมตร)	1	55	ท่อเชื่อม 500	สแตนเลส 310S (ทนต่ออุณหภูมิ 1180 องศา) Deneng Motor (ประสิทธิภาพการใช้พลังงานระดับแรก) แบริ่ง Hal bin อุปกรณ์ได้รับการออกแบบให้ทำงานที่อุณหภูมิ 0-730 องศา
2	สายพานลำเลียงความเย็น	1	1.5	φ159,2ข้าว	Q235, การถ่ายทอดความเร็ว 350kg/h, อุณหภูมิของวัสดุ≤65 Deneng Motor (ประสิทธิภาพการใช้พลังงานระดับแรก) ลดการใช้น้ำมัน
3	สายพานลำเลียงความเย็น	1	2.2	φ219× 4.5 ข้าว	304 สแตนเลสความเร็วในการลำเลียง 400 กิโลกรัม/ชม. อุณหภูมิวัสดุ≤34องศา Deneng Motor (ประสิทธิภาพการใช้พลังงานระดับแรก) ลดการใช้น้ำมัน

3. ส่วนบด

หมายเลขซีเรียล	ชื่ออุปกรณ์	ปริมาณ	พลัง	คำพูด	คำพูด
1	ไซโลสกรูสายพานลำเลียง	1	1.5		ความจุในการจัดเก็บ 1500 กิโลกรัม การถ่ายทอดความเร็ว 1T/H อุณหภูมิของวัสดุคืออุณหภูมิปกติ Deneng Motor (ประสิทธิภาพการใช้พลังงานระดับแรก) ลดการบำบัดน้ำมัน คอลเล็กชันบรรจุภัณฑ์และฝุ่นละออง
2	เครื่องคัดกรองพายุไซโคลน	1	2.2	Q235	ความสามารถในการคัดกรอง≥500kg/h การคัดกรองความละเอียด≤200ehed
3	MC-ⅱ-48 Collector	1	/	Q235D3	พื้นที่กรอง 48 ตาราง ความเข้มข้นของฝุ่น <12g/m3  ประสิทธิภาพ 99.5%
4	ตัวเก็บฝุ่นขนาดเล็กท่อ	1	/		พื้นที่กรอง 70 ตารางเมตร  ความเข้มข้นของฝุ่น <0.03g/m² ประสิทธิภาพ 99.85%

4. ส่วนบรรจุภัณฑ์

หมายเลขซีเรียล	ชื่ออุปกรณ์	ปริมาณ	พลัง	คำพูด	คำพูด
1	เครื่องบรรจุภัณฑ์ผลิตภัณฑ์สำเร็จรูป	1	5		ผงตะกั่ววัสดุติดต่อ 304 สแตนเลสการรักษาเทฟลอน
2	การขับขี่คงที่	1	2		2 ตัน
3	กล่องเก็บข้อมูล	1	/		304 สแตนเลส
4	แพลตฟอร์ม	1	/

5. อุปกรณ์เสริม

เครื่องใช้ไฟฟ้า, สายเคเบิล: เครื่องใช้ไฟฟ้า PLC ควบคุมโหมดคู่มือและอัตโนมัติพร้อมเครื่องใช้ไฟฟ้าความผิดพลาดเครื่องใช้ไฟฟ้า: คอนแทคเลกี้, ซีเมนส์สัมผัสหน้าจอ, โมดูล Delixi, อินเวอร์เตอร์ Delixi, สวิตช์ไฟหลัก (Delixi)
