จากวิศวกรรมความร้อนไปจนถึงตัวรถบรรทุกสำหรับการขุด: เหตุใดเราจึงแก้ปัญหาการแตกร้าวของรอยเชื่อมด้วยการควบคุมความเครียด

เมื่อตัวรถดัมพ์สำหรับงานหนักพัง รอยแตกร้าวแทบจะไม่เกิดขึ้นที่กลางแผ่นเหล็ก เริ่มต้นที่รอยเชื่อม — โดยเฉพาะในเขตได้รับผลกระทบจากความร้อน

นั่นไม่ใช่ปัญหาการขุด นั่นเป็นปัญหาทางโลหะวิทยา

และนี่คือปัญหาที่เราแก้ไขมานานกว่าทศวรรษ ไม่ใช่ในการขุด แต่ในสายการผลิตตะกั่วออกไซด์ ซึ่งความเครียดที่อุณหภูมิสูงและการเปลี่ยนแปลงโครงสร้างผลึกเป็นความจริงทางวิศวกรรมในแต่ละวัน

ต้นเหตุที่ถูกมองข้าม

ความล้มเหลวทางโครงสร้างส่วนใหญ่ในตัวรถบรรทุกสำหรับการขุดนั้นเกิดจากการบรรทุกเกินพิกัดหรือถนนลากจูงที่ขรุขระ แต่การวิเคราะห์ความล้มเหลวในภาคสนามของเราบอกเล่าเรื่องราวที่แตกต่างออกไป:รอยแตกร้าวเริ่มต้นที่ HAZ ไม่ใช่จุดที่ภาระทางกลสูงสุด

นี่ไม่ใช่การคาดเดา มาจากการทำงานด้านวิศวกรรมความร้อนเป็นเวลาหลายปี — การออกแบบอุปกรณ์ที่จัดการกับวงจรความเครียดที่อุณหภูมิสูงวันแล้ววันเล่า

เราไม่ได้เริ่มต้นจากการเป็นผู้ผลิตอุปกรณ์ทำเหมือง แต่เราเข้าใจสิ่งที่เกิดขึ้นกับเหล็กภายใต้ความร้อนและความเครียด และความเข้าใจดังกล่าวได้ขับเคลื่อนวิธีการสร้างของเราตัวถังรถดัมพ์สำหรับงานหนัก.

กลุ่มผลิตภัณฑ์เดียว: ตัวรถบรรทุกคลาส 50–100 ตัน

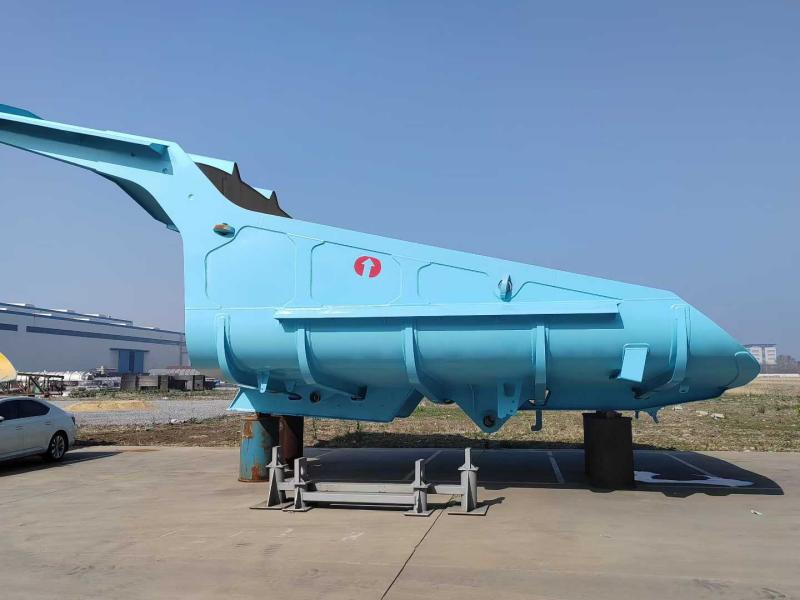

ปัจจุบันเราผลิตตัวถังรถดัมพ์สำหรับงานหนักสำหรับรถบรรทุกขับเคลื่อนด้วยกลไกขนาด 50 ตันถึง 100 ตันครอบคลุมแพลตฟอร์มแชสซีหลักๆ เช่น Caterpillar, Komatsu, BelAZ และ XCMG

ข้อมูลจำเพาะที่สำคัญ:

• แผ่นพื้น: 16–20 มม. NM450 + แผ่นกันสึก 10 มม
• แผ่นข้าง: 10–12 มม. NM400
• ความจุกอง (SAE 2:1): 35–45 ลูกบาศก์เมตร
• ความสูงในการโหลด: ปรับให้เหมาะกับการตกของรถขุดไฮดรอลิกที่ความสูง 5–6 ม

การออกแบบของเราแตกต่างจากตัวเครื่องทรงสี่เหลี่ยมผืนผ้าก้นแบนแบบดั้งเดิมโปรไฟล์แบบไม่มีประตูแบบสกู๊ปด้วยพื้นโค้งต่อเนื่อง

ทำไม เพราะพื้นเรียบแบบเดิมๆ ยังคงอยู่วัสดุเหนียว 3–5 ตันต่อรอบ— และนั่นคือน้ำหนักบรรทุกที่สูญเสียไปสามถึงห้าตัน บวกกับแรงงานคนในการทำความสะอาด

พื้นฐานทางเทคนิคสามประการ

1. ความชันต่อเนื่อง 13° ("พื้นสด")

พื้นสูงขึ้นอย่างต่อเนื่องที่13 องศาตั้งแต่ตัวป้องกันห้องโดยสารไปจนถึงส่วนปลายด้านหลัง เมื่อรอกทำงาน แรงโน้มถ่วงจะทำงาน - โหลดจะแตกหักและเลื่อนไปในการเคลื่อนไหวครั้งเดียว ไม่มีการขุด ไม่มีการตอก ไม่มีการพกพากลับ

2. กลยุทธ์วัสดุสองเกรด: NM400 + NM450

เราไม่ใช้เหล็กเกรดเดียวสำหรับทั้งตัวถัง ลักษณะการสึกหรอไม่สม่ำเสมอ — ดังนั้นคุณสมบัติของวัสดุไม่ควรเหมือนกัน

ชุดค่าผสมนี้ออกแบบมาเพื่อรับมือ500กก.+ ก้อนหินตกจากที่สูง (NM400 ดูดซับแรงกระแทก) ในขณะที่พื้นทนต่อการเสียดสีจากการลากอย่างต่อเนื่อง (NM450 ทนทานต่อการสึกหรอ)

ข้อกำหนดในการเชื่อม: NM400 ต้องอุ่นก่อนถึง 150°C; NM450 ต้องการการควบคุมพารามิเตอร์ที่เข้มงวดยิ่งขึ้น

3. โครงกระดูกซี่โครงห้ายาวเก้าขวาง

การจำลองของ FEA แสดงให้เห็นว่าการแตกหักของความเครียดมักเริ่มต้นที่รอยเชื่อมระหว่างพื้นและตัวทำให้แข็ง คำตอบของเรา: รวมโครงสร้างรองรับเข้ากับโครง

ภายนอกการออกแบบตาข่าย "ห้าตามยาว เก้ากากบาท"ทำหน้าที่เป็นโครงถักกระจาย60+ ตันของมวลโหลดทั่วทั้งรางแชสซี เพื่อป้องกันไม่ให้ "เปลือกกล้วย" บิดเบี้ยวในผลิตภัณฑ์ของคู่แข่ง

องค์ประกอบการออกแบบฟังก์ชั่นเพิ่มเติม

หลังคาด้านหน้าที่ 45°:จุดประสงค์สองประการ - หันเหก้อนหินที่ตกลงมาจากห้องโดยสาร และเพิ่มความสามารถในการรับแรงกระแทกโดยไม่ต้องเพิ่มจุดศูนย์ถ่วง

เสริมขอบด้านหลัง:มาพร้อมแถบกันสึก NM450 หนาสองเท่า ไซต์ขุดมักจะลากกลับเพื่อทำความสะอาดแผ่นทิ้ง การออกแบบนี้ป้องกันการเสียรูปของขอบด้านหลังและรักษาการปิดผนึกที่เหมาะสมหากมีการติดตั้งประตูท้าย

การควบคุมคุณภาพ + การจัดส่งทั่วโลก

ทุกร่างกายต้องผ่านการตรวจสอบอนุภาคแม่เหล็ก (MPI)ก่อนการพ่นทรายและทาสีเพื่อตรวจจับข้อบกพร่องในการเชื่อมใต้ผิวดิน การรักษาความร้อนบรรเทาความเครียดหลังการเชื่อมเป็นมาตรฐาน

การส่งสินค้า:การก่อสร้างแบบเชื่อมหน่วยเดียว ภาชนะชั้นแบนหรือภาชนะแยกส่วน สีรองพื้นอีพ็อกซี่สองส่วนผสม (ป้องกันการกัดกร่อนสำหรับการขนส่งทางทะเล) บวกกับสีทับหน้าโพลียูรีเทน (ต้านทานรังสียูวี)

การสนับสนุนนอกสถานที่:เราให้คำแนะนำทางเทคนิคสำหรับการติดตั้งครั้งแรก

ทำไมเรื่องนี้ถึงสำคัญ

อุตสาหกรรมเหมืองแร่ทุ่มเงินหลายล้านเพื่อซ่อมแซมแผ่นสึกหรอและซ่อมแซมโครงสร้าง แต่การใช้จ่ายส่วนใหญ่นั้นเน้นไปที่อาการ ไม่ใช่สาเหตุที่แท้จริง

เรามองว่าตัวรถดัมพ์สำหรับงานหนักเป็นระบบกลไกความร้อน ไม่ใช่แค่กล่องเหล็ก ระเบียบวินัยทางวิศวกรรมแบบเดียวกับที่ควบคุมความเครียดจากความร้อนในเตาตะกั่วออกไซด์ปัจจุบันนำไปใช้กับรอยเชื่อมภายใต้แรงกระแทกบนถนนลาก

ปัญหาไม่ได้อยู่ที่ว่าเหล็กเสื่อมสภาพ คือรอยเชื่อมพังก่อน โดยพื้นฐานแล้วนั่นคือปัญหาความเครียดจากความร้อน

เราเพิ่งใช้เวลากว่าทศวรรษที่ผ่านมาเพื่อเรียนรู้วิธีการแก้ปัญหา
