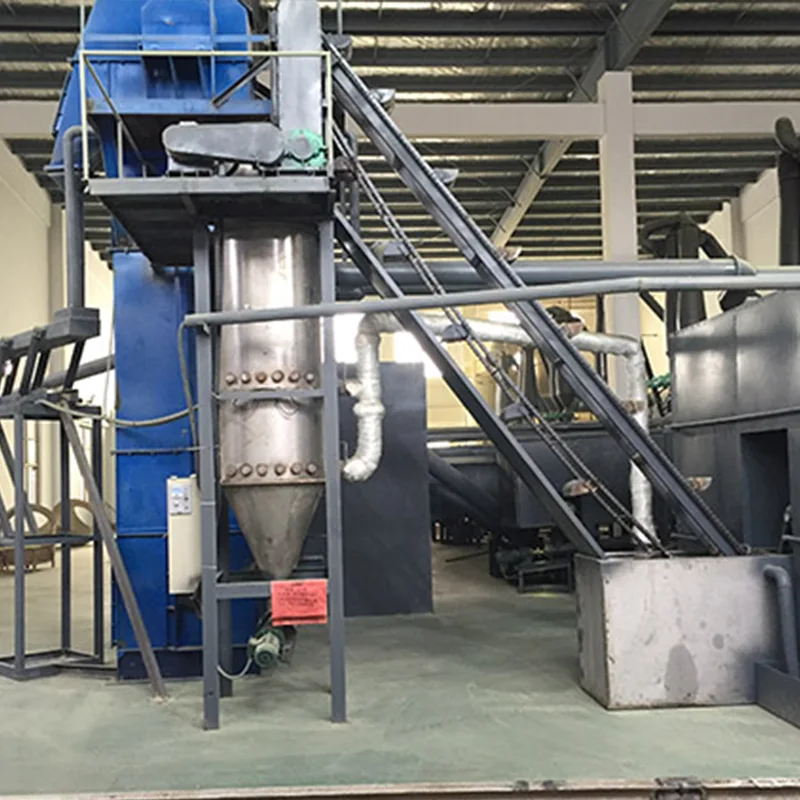

อุปกรณ์ TBLS ที่สมเหตุสมผล

ในอุตสาหกรรมการผลิตวัสดุแบตเตอรี่ตะกั่วกรด ตะกั่วซัลเฟตไทรบาซิก (TBLS) เป็นสารเติมแต่งที่สำคัญ และกระบวนการผลิตเกี่ยวข้องกับหลายขั้นตอน รวมถึงปฏิกิริยา การกรอง และการทำให้แห้ง อุปกรณ์ TBLS ที่สมเหตุสมผลคือระบบตรวจสอบและควบคุมอุปกรณ์ที่พัฒนาขึ้นโดยเฉพาะสำหรับสายการผลิต TBLS

อุปกรณ์ TBLS ที่สมเหตุสมผลนี้ใช้ซอฟต์แวร์การกำหนดค่าทางอุตสาหกรรม WINCC V7.3SE ของ Siemens เป็นแพลตฟอร์มหลัก โดยจะสื่อสารกับอุปกรณ์ภาคสนามผ่าน PLC เพื่อให้บรรลุฟังก์ชันต่างๆ เช่น การตรวจสอบสถานะการผลิต การควบคุมอุณหภูมิ การควบคุมมอเตอร์ และการบันทึกข้อมูลการผลิต

ในฐานะโรงงานในจีน เราบูรณาการการควบคุมอุปกรณ์ผ่านระบบอัตโนมัติทางอุตสาหกรรม ทำให้อุปกรณ์ TBLS ที่สมเหตุสมผลสามารถมอบความสามารถในการตรวจสอบการผลิตที่เสถียรภายในสายการผลิต TBLS ช่วยให้บริษัทจัดการสถานะการทำงานของอุปกรณ์ที่สำคัญจากส่วนกลาง

ภาพรวมกระบวนการสายการผลิต TBLS

ขั้นตอนที่ 1: ปฏิกิริยาของสารละลาย

เริ่มเครื่องปฏิกรณ์แบบสารละลาย เติมตะกั่วออกไซด์และน้ำในสัดส่วนที่ถูกต้องแล้วผสมให้เข้ากัน ส่วนผสมจะถูกปั๊มไปที่ถังปฏิกิริยา และหลังจากปฏิกิริยาเสร็จสิ้น จะเข้าสู่ถังชุบ

ขั้นตอนที่ 2: การกรองและการแยกน้ำ

สารละลาย TBLS ในภาชนะเคลือบจะถูกปั๊มไปยังเครื่องอัดตัวกรองแบบเพลทและเฟรม หลังจากการกรองประมาณ 1-2 ชั่วโมง จะเกิดสะเก็ดและน้ำถูกกำจัดออกไป

ขั้นตอนที่ 3: การอบแห้งแบบแฟลช

วัสดุถูกทำให้แห้งโดยใช้เตาลมร้อนที่ใช้แก๊ส แฟลชไดร์ และระบบโบลเวอร์ ทำให้เกิดผลิตภัณฑ์ตะกั่วซัลเฟตไทรเบสิกที่เป็นผงสีขาวในที่สุด

คอลเลกชันผลิตภัณฑ์

ผงแห้งจะถูกรวบรวมผ่านพายุไซโคลน 1# และพายุไซโคลน 2# แล้วจึงบรรจุหีบห่อ

โครงสร้างระบบควบคุม

อุปกรณ์

อุปกรณ์ TBLS ที่สมเหตุสมผลของ Rongsheng มอบอินเทอร์เฟซการตรวจสอบทางอุตสาหกรรมที่สมบูรณ์ ช่วยให้ผู้ปฏิบัติงานเข้าใจสถานะการทำงานแบบเรียลไทม์ของอุปกรณ์การผลิต

อินเตอร์เฟซการควบคุมหลัก

หน้าจอต้อนรับ

แสดงสถานะการเชื่อมต่อของระบบ PLC และ WINCC โดยให้ข้อมูลพื้นฐานระหว่างการเริ่มต้นระบบ

หน้าจอสถานะการผลิต

แสดงสถานะการทำงานของอุปกรณ์:

สีเขียว: อุปกรณ์กำลังทำงาน

สีเทา: อุปกรณ์หยุดทำงาน

ยังแสดงพารามิเตอร์การผลิตที่สำคัญ:

อุณหภูมิกาต้มน้ำปฏิกิริยา

อุณหภูมิการอบแห้งแบบแฟลช

อุณหภูมิเตาลมร้อน

กระแสไฟฟ้าของมอเตอร์พัดลม

หน้าจอการตั้งค่าพารามิเตอร์

ใช้สำหรับควบคุมการทำงานของอุปกรณ์การผลิตและการตั้งค่าพารามิเตอร์ ได้แก่ :

การควบคุมอุณหภูมิ

การควบคุมมอเตอร์

การควบคุมชีพจร

อุปกรณ์ควบคุมการเริ่ม/หยุด

ฟังก์ชั่นโมดูลควบคุม

โมดูลตรวจสอบอุณหภูมิและกระแส

พื้นที่นี้แสดงข้อมูลอุณหภูมิและกระแสมอเตอร์สำหรับแต่ละพื้นที่การผลิต

โมดูลควบคุมอุณหภูมิ

อุปกรณ์ทำความร้อนแต่ละชิ้นมีฟังก์ชันการควบคุมแยกกัน ได้แก่:

การควบคุมการเริ่ม/หยุด

การตั้งค่าอุณหภูมิ

การป้องกันฮิสเทรีซิสอุณหภูมิ

ตัวอย่างเช่น: ตั้งอุณหภูมิการอบแห้งแบบแฟลชไว้ที่ 450°C; ค่าฮิสเทรีซิสขีดจำกัดบน 3°C; ค่าฮิสเทรีซิสขีดจำกัดล่าง 2°C

ระบบจะหยุดทำความร้อนโดยอัตโนมัติเมื่ออุณหภูมิเกิน 453°C และรีสตาร์ทอีกครั้งเมื่ออุณหภูมิลดลงต่ำกว่า 448°C

โมดูลควบคุมมอเตอร์

มอเตอร์แต่ละตัวมีปุ่มสตาร์ทและหยุดแยกกัน และสถานะการทำงานของอุปกรณ์จะแสดงขึ้น:

สีเขียว: กำลังวิ่ง

สีแดง: หยุดแล้ว

การควบคุมสกรูลำเลียง

สกรูลำเลียงถังจัดเก็บรองรับ:

การควบคุมท้องถิ่น

การควบคุมระยะไกล

การควบคุมคอมพิวเตอร์

ระบบควบคุมชีพจร

ระบบควบคุมพัลส์ในอุปกรณ์Rongsheng อุปกรณ์ TBLS ที่เหมาะสมส่วนใหญ่จะใช้สำหรับการควบคุมระบบกำจัดฝุ่น

พัลส์แบ่งออกเป็นสามกลุ่ม:

ชีพจร 12 ทิศทาง

ชีพจร 3 ทิศทาง

ชีพจร 5 ทิศทาง

การตั้งค่าพารามิเตอร์ประกอบด้วย:

ช่วงเวลา: โดยทั่วไป 60 วินาที

ความกว้างของพัลส์: โดยทั่วไป 2–3 วินาที

ข้อดีทางเทคนิค: การควบคุมระบบอัตโนมัติทางอุตสาหกรรม

ด้วยการบูรณาการระบบ PLC และ WINCC ทำให้สามารถติดตามและควบคุมอุปกรณ์การผลิตแบบรวมศูนย์ได้

การตรวจสอบข้อมูลการผลิตแบบเรียลไทม์

อุปกรณ์Rongsheng อุปกรณ์ TBLS ที่เหมาะสมสามารถบันทึกอุณหภูมิ กระแส และสถานะการทำงานของอุปกรณ์ เพื่อการจัดการการผลิตที่สะดวก

ระบบเตือนภัย

เมื่ออุปกรณ์ทำงานผิดปกติ ระบบจะแสดงข้อมูลอุปกรณ์ที่เกี่ยวข้องบนอินเทอร์เฟซสัญญาณเตือน

การควบคุมการเข้าถึงพารามิเตอร์

ระบบใช้การควบคุมการเข้าถึงชื่อผู้ใช้และรหัสผ่านเพื่อให้มั่นใจในความปลอดภัยของพารามิเตอร์การผลิตที่สำคัญ
